C28WE

Sentinel Series

Air Leak Tester

泄漏测试仪

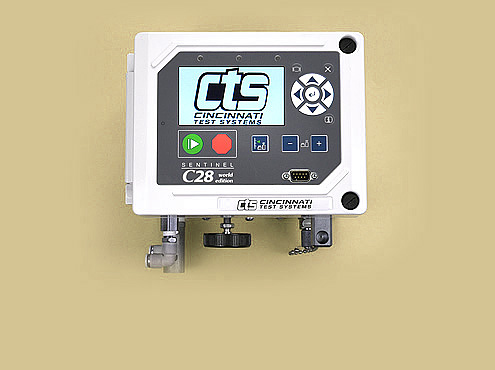

The Sentinel C28WE 压力衰减或真空衰减仪器是CTS先进技术的Sentinel 系列成员中最新的测漏仪。C28WE 采用先进的测试算法，一个32位系统，能获得更快，更精确的测试结果在一个压缩包中。

测试技术

单通道测试，配置压力或真空衰减测试要求

<> 压力/真空衰减—压力变化

<> 压力/真空衰减—压力变化率

<> 阻塞测试（真空或压力测试）

<> 可存储32个预编程的测试序列

<> 测试程序可以通过键盘选择，或二进制输入

<> 测试结果评判是固定（失败/通过/失败）

<> 测试结果的输出格式可配置

可选的测试参数

<> 快速测试

<> 测试压力水平补偿

<> 每个通道可调整的环境飘移修正参数

为什么人们都使用 C28WE

诸多先进技术卓越的性能结构简单可靠维护成本低体积紧凑、小巧

特性

技术

规格

连接

可选项/附件

其它

产品特点
壁挂式结构 9" W x 6.5" H x 7.25" D
强大的32位处理器和24位A/D转换器

中性色液晶显示器12行，480 x 272 操作显示

条形图显示（压力，压降，或流量）---英文，中文，韩文，西班牙文

单个LED指示灯显示测试的状态通过/失败/测试中。

模块化气动控制包

单通道

标准特性

通过漏孔的自动校准程序，为压力或是流量测试

自动校准时传感器零点、量程自动复位

通过“性能因数”的反馈来确保更精确的测试结果

允许手动编辑校准信息

过自检来确保仪器自身的密封性

有保证精度，易于操作和维护的特性

包含硬件确认文件

测试方式

<> 压力/真空衰减泄漏测试

压力/真空损失泄漏测试的基本原理是：向测试工件充入指定压力的气体，关闭阀门，将气源和工件隔离，经过一定的稳定时间后，测量一个固定时间内的压力损失，或经过计算获得压力损失率和泄漏率。

我们用一个泄漏标准（漏孔）去关联漏率和压力损失关系，测试结果用漏率表示。

<> 阻塞测试

阻塞测试的基本原理是：减压阀设定一个固定的压力，工件在整个测试过程中充入这个压力，在测试结束时，测量实际压力，并和设定的高限/低限值做比较。低限压力表示高流量，或是最小阻塞，或是低背压；高限压力表示低流量，或是最大阻塞，或是高背压。

标准的测试压力范围

标准的压力传感器，阀板和减压阀：-14.5, 2, 30, 100, 200, or Electronic Regulator (PSIG)

可选的高VC值的阀和阀板，最高到100psig压力范围，可提高5倍的充气和排气速度以减少大容积工件的测试节拍

精度是±0.04%FS的绝压传感器

2个点的压力校准

数据精度0.00001psi或sccm

可选多点校准的电控减压阀

可选的测量单位

压力: PSIG, PSIV, inH2O, cmH2O, mmH2O, kg/cm2, ATM, inHg, cmHg, mmHg, kPa, Pa, MPa, Bar, mBar, Torr

流量: Sccm, sccs, scch, slpm, slps, slph, scfm, scfs, scfh

时间: Sec, msec, min

压力单位可以在通道设置，也可以全局设置

夹具控制

6入/3出--1个可编程的夹具控制点--无反馈

夹具IO是内置连接

24VDC的IO，可选IO电缆“Cable,CTS, P56-540”

测试数据存储

多达5000组的LIFO工件的测试结果数据，包括日期、时间、barcode和测试结果

SPC数据追诉

电气需求和连通性

88-264 VAC, 47-63 Hz 或可选的22-26 VDC

RS232(1)

以太网口（1）

大容量USB设备来备份、储存和报表（FAT32，USB1.0，1.1，2.0）

1/4"试接头

配件支持校准，验证过程，以及系统故障排除。产品包括高、低压力表，泄漏发现系统，示踪气体泄漏标准，密封件，鲁尔连接器，以及更多。

数字真空计
这种便携式的故障排除计用于验证系统真空压力。CTS数字真空计配备KF16配件直接连接到系统的真空配件来测量从 1Pa到大气压的真空。

便携式泄漏查找
真空系统泄漏故障解决使用氦质谱嗅探器和泄漏查找器。在真空状态下使用泄漏查找器直接对涉嫌关节，配件或表面进行简单喷氦，您的氦气探测器监测到系统中的氦气泄漏的迹象。额外喷雾管可轻松地指引喷氦到一个非常精确的的位置。手提箱中的充电/救济配件可以很容易地从您的DOT氦气罐泄漏中对泄漏查找器进行充电保证长期使用。

数字真空/压力表
数字真空/压力表来验证或校准仪器的压力显示。使用适当的配件，仪表很容易连接到仪器测试端口。标准的4-1/2位带有1/2" 9字符大小的数字LCD显示屏在9个可选择的工程单位之一有0.13％满刻度的准确性。可用压力范围扩展从真空到 60 或 300 PSI。

示踪气体泄漏标准
示踪气体泄漏测试系统校准带有可溯源校准示踪气体泄漏标准。CTS对于那些低泄漏率从10-10到10-1 atm-cc/s，提供NIST可溯源示踪气体泄漏标准。 CTS还提供了对您现有的示踪气体泄漏标准重新认证服务。常见的示踪气体包括氦，氢和SF6。可根据要求提供的其他示踪气体泄漏标准。

泄漏测试配件由CTS进行开发和生产，对我们的客户的测试设备提供校准和故障排除的必要工具。

更新中...

注意：

所有的CTS产品都包括密码保护程序和测试数据存储。所有的CTS仪器都是经过CE认证的，都是2年的有限质保期，通常，所有标准仪器的货期是2-4周（不包括发货时间）。联系我们去选择适合你的应用的标准仪器。 CTS有超过30年的泄漏测试经验，在任何的工厂环境，都可满足最高要求的泄漏测试应用。CTS的应用工程师能够帮助你去开发一个定制的解决方案来满足您特定的需求，看“定制仪器”选项去了解我们的能力。你可以相信CTS，我们能够提供适合您的需求的正确的解决方案。
